일반적으로 VGA RGB 출력 터미네이션은 75옴을 사용합니다.
배선 임피던스도 75옴으로 설계되어야 합니다.

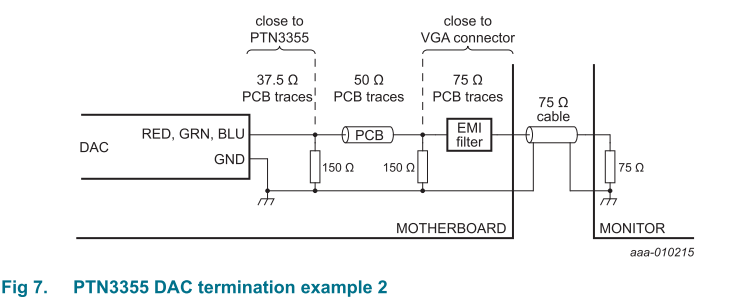

출처: nxp PTN3355 데이타 시트
하지만 현실적으로 여러 임피던스를 하나의 보드에서 관리될경우 75옴 설계가 어렵습니다.
그럴경우에 터미네이션을 150옴으로 변경하여 신호선의 임피던스를 50옴으로 설계합니다.
약간 복잡한 부분은 37.5옴 배선구간과 50옴 배선구간이 나눠지는 지점이 발생합니다.
