트랜지스터(TR)의 선택! 데이터시트 읽는 법부터 실전 팁까지



트랜지스터의 역할은 무엇일까요? 복잡해 보이는 전자회로의 핵심 부품인 트랜지스터! 그 종류부터 부품 선택, 그리고 규격 자료 보는 법까지, 실전에서 바로 쓸 수 있는 알짜 정보를 지금부터 함께 파헤쳐 볼까요?



전자제품을 분해해보셨거나, 아니면 기판 위에 빼곡히 박힌 부품들을 보신 적 있으세요? 솔직히 말해서 저는 처음에 트랜지스터가 뭔지, 왜 그렇게 많이 박혀있는지 도통 이해가 안 됐어요.



마치 작은 거미 같기도 하고...😅 하지만 트랜지스터는 사실 전자회로의 심장과도 같은 존재랍니다. 전류를 증폭하거나 스위치처럼 켜고 끄는 역할을 하거든요.



이번 글에서는  트랜지스터가 어떤 중요한 역할을 하는지, 또 어떤 종류들이 있고, 내 회로에 딱 맞는 트랜지스터를 어떻게 고르는지, 그리고 데이터시트는 어떻게 봐야 하는지 제가 아는 모든 것을 알려드릴게요! 😊

트랜지스터, 왜 그렇게 중요할까요? 💡

트랜지스터는 전자회로에서 신호 증폭과 스위칭이라는 두 가지 핵심 기능을 수행합니다. 쉽게 말해, 작은 전기 신호를 크게 만들거나(증폭), 전기 신호를 켜고 끄는(스위칭) 역할을 한다는 거죠.



스마트폰, 컴퓨터, TV 등 우리가 사용하는 거의 모든 전자기기에 트랜지스터가 없으면 작동할 수 없다고 해도 과언이 아닙니다. 이 작은 부품 하나하나가 모여 복잡한 디지털 논리 회로나 아날로그 신호 처리를 가능하게 하거든요.

💡 알아두세요!
1947년 벨 연구소에서 트랜지스터가 발명되면서 전자공학의 새로운 시대가 열렸습니다. 진공관을 대체하여 훨씬 작고 효율적인 전자제품 개발이 가능해진 거죠. 지금의 반도체 산업도 모두 트랜지스터에서 시작되었다고 볼 수 있습니다!



트랜지스터의 다양한 얼굴: 종류 알아보기 🧐

트랜지스터는 크게 바이폴라 접합 트랜지스터 (BJT)와 전계 효과 트랜지스터 (FET)로 나눌 수 있어요. 이 두 가지가 가장 기본적이면서도 많이 사용되는 종류랍니다.

1. 바이폴라 접합 트랜지스터 (BJT)

• 구성: NPN과 PNP 두 가지 타입이 있습니다. 이름처럼 N형 반도체와 P형 반도체가 겹쳐진 구조예요.
• 작동 방식: 베이스(Base)에 흐르는 작은 전류로 컬렉터(Collector)와 에미터(Emitter) 사이의 큰 전류를 제어합니다. 전류 제어 소자라고 불리죠.
• 장점: 증폭률이 높고, 고속 스위칭에 유리합니다.
• 단점: 온도에 민감하고, 베이스 전류가 필요해서 전력 소모가 다소 있을 수 있어요.
• 주요 용도: 오디오 증폭기, 전력 스위칭 회로, 디지털 논리 회로 등.

2. 전계 효과 트랜지스터 (FET)

FET는 다시 JFET(접합 전계 효과 트랜지스터)와 MOSFET(금속 산화막 반도체 전계 효과 트랜지스터)로 나눌 수 있습니다.



• 구성: 게이트(Gate), 소스(Source), 드레인(Drain)으로 구성됩니다.
• 작동 방식: 게이트에 인가되는 전압으로 드레인과 소스 사이의 전류를 제어합니다. 전압 제어 소자라고 합니다. BJT와 달리 게이트에 전류가 거의 흐르지 않는다는 게 특징이에요.
• 장점: 입력 임피던스가 매우 높아 전력 소모가 적고, 잡음에 강합니다. 특히 MOSFET은 집적도가 높아 IC(집적회로)에 많이 사용됩니다.
• 단점: ESD(정전기 방전)에 약하고, 스위칭 속도가 BJT보다 느릴 수 있습니다.
• 주요 용도: 고주파 증폭기, 스위칭 전원 공급 장치 (SMPS), 마이크로프로세서, 메모리 등.

⚠️ 주의하세요!
FET, 특히 MOSFET은 정전기에 매우 취약합니다. 취급할 때 항상 정전기 방지 장갑을 착용하거나 접지된 환경에서 작업하는 것이 중요해요. 작은 정전기 스파크에도 손상될 수 있답니다.



내 프로젝트에 맞는 트랜지스터 선택 방법 🛠️

트랜지스터를 선택하는 건 마치 요리에 맞는 재료를 고르는 것과 비슷해요. 어떤 회로를 만들지에 따라 필요한 트랜지스터의 특성이 달라지거든요. 제가 주로 고려하는 몇 가지 기준들을 알려드릴게요.



1. 용도 확인: 증폭용인가요, 아니면 스위칭용인가요? 증폭이라면 선형성이 중요하고, 스위칭이라면 빠른 온/오프 속도와 낮은 온-저항이 중요하겠죠.
2. 최대 정격 확인 (Maximum Ratings): 트랜지스터가 견딜 수 있는 최대 전압(Vceo, Vds), 최대 전류(Ic, Id), 최대 전력 소모(Pd)를 확인해야 합니다. 이 값들을 초과하면 트랜지스터가 망가져요. 데이터시트의 Electrical Characteristics 섹션에서 이 정보를 찾을 수 있습니다.
3. 전류 증폭률 (hFE 또는 Beta / gm): BJT의 경우 hFE(직류 전류 증폭률) 또는 Beta 값을 확인합니다. 이 값이 클수록 작은 베이스 전류로도 큰 컬렉터 전류를 제어할 수 있어요. FET의 경우 상호 컨덕턴스(gm)를 확인합니다.
4. 스위칭 속도 (Tr, Tf, Td, Ts): 스위칭 용도로 사용할 경우, 턴온 시간(Tr), 턴오프 시간(Tf), 지연 시간(Td), 저장 시간(Ts) 등의 스위칭 특성을 확인해야 합니다. 고속 스위칭이 필요한 경우 특히 중요해요.
5. 패키지 타입: 스루홀(Through-hole) 타입인지, 표면 실장(SMD/SMT) 타입인지, 그리고 어떤 패키지 형태(TO-92, SOT-23, TO-220 등)인지 확인해야 합니다. PCB 설계 시 고려해야 할 부분이죠. 열 방출 특성과도 관련이 있습니다.
6. 가격 및 수급: 대량 생산을 고려한다면 가격 경쟁력과 안정적인 수급도 중요한 요소입니다.

예시: 간단한 LED 스위칭 회로를 위한 트랜지스터 선택 📝

만약 마이크로컨트롤러(MCU)로 LED를 켜고 끄는 간단한 스위칭 회로를 만들고 싶다고 해볼까요? MCU의 출력 전류는 보통 수 mA에 불과해서 LED에 충분한 전류를 공급하기 어렵습니다. 이때 트랜지스터가 필요해요.

• 용도: 스위칭 (LED ON/OFF)
• 전압/전류: LED에 따라 다르지만, 일반적으로 5V 이하, 수십 mA면 충분합니다.

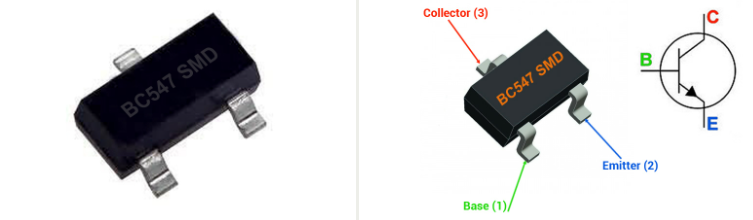

• 선택: 소신호 NPN BJT인 2N3904나 BC547 같은 트랜지스터가 적합합니다. 이들은 저렴하고 흔하며, 낮은 전압과 전류에서도 안정적으로 스위칭할 수 있어요. hFE 값도 보통 100 이상으로 MCU의 작은 출력 전류로도 충분히 LED를 구동할 수 있습니다.



트랜지스터 규격 자료 (데이터시트) 읽는 법 📖

트랜지스터를 제대로 이해하고 사용하려면 데이터시트를 읽는 법을 알아야 합니다. 처음 보면 빼곡한 영어와 숫자들 때문에 헷갈릴 수 있지만, 몇 가지만 알면 어렵지 않아요.

섹션	주요 내용
Features / Description	트랜지스터의 주요 특징과 용도에 대한 요약입니다. (예: 저전력 스위칭용, 고주파 증폭용 등)
Absolute Maximum Ratings	트랜지스터가 절대 초과해서는 안 되는 최대 전압, 전류, 전력 값입니다. 이 값을 넘으면 소자가 손상됩니다.
Thermal Characteristics	열 저항(Rth)과 같은 열 관련 특성입니다. 소자의 발열과 냉각에 중요해요.
Electrical Characteristics	가장 중요한 섹션! 전류 증폭률(hFE), 항복 전압(BVceo, BVds), 온-저항(Rds(on)) 등 트랜지스터의 실제 동작 특성 값들이 제시됩니다. 특정 조건(온도, 전압, 전류)에서의 값이 표기되어 있어요.
Switching Characteristics	스위칭 속도(Tr, Tf 등)와 관련된 정보입니다.
Typical Characteristics Curves	다양한 동작 조건에서의 트랜지스터 특성을 그래프로 보여줍니다. (예: Ic-Vce 특성 곡선, hFE vs Ic 그래프)
Package Information	트랜지스터의 물리적인 크기, 핀 배열, 권장 납땜 패드 정보 등이 있습니다. PCB 설계 시 필수적이죠.

📌 꿀팁!
데이터시트를 볼 때 가장 먼저 'Absolute Maximum Ratings'를 확인해서 내가 사용하려는 회로의 조건이 이 범위를 초과하지 않는지 체크하는 습관을 들이는 것이 좋습니다. 그리고 'Electrical Characteristics'에서 실제 필요한 스펙(예: 증폭률, 온-저항)을 찾아보세요.

글의 핵심 요약 📝

오늘은 PCB에서 트랜지스터가 어떤 역할을 하는지, 종류는 무엇이고 어떻게 선택하며 규격 자료는 어떻게 봐야 하는지에 대해 알아보았습니다. 핵심 내용을 다시 한번 정리해볼까요?



1. 트랜지스터의 역할: 신호 증폭과 스위칭 기능으로 모든 전자회로의 핵심 부품입니다.
2. 주요 종류: 전류 제어 소자인 BJT (NPN, PNP)와 전압 제어 소자인 FET (JFET, MOSFET)가 있습니다.
3. 부품 선택: 용도(증폭/스위칭), 최대 정격, 증폭률, 스위칭 속도, 패키지, 가격 등을 종합적으로 고려해야 합니다.
4. 규격 자료 (데이터시트): Absolute Maximum Ratings, Electrical Characteristics, Package Information 등을 주의 깊게 확인하여 적절한 트랜지스터를 선택하고 안전하게 사용해야 합니다.

이 작은 부품 하나하나가 모여 우리 주변의 모든 첨단 전자기기를 만들고 있다는 게 정말 신기하지 않나요? 트랜지스터에 대한 이해가 여러분의 다음 전자 프로젝트에 큰 도움이 되기를 바랍니다! 😊

PCB 트랜지스터 핵심 요약 카드 칩 ⚡

트랜지스터, 작은 거인처럼 전자회로의 모든 핵심 기능을 수행합니다. 이 카드로 주요 내용을 한눈에 정리해 보세요!

• ✅ 역할: 신호 증폭 & 스위칭
• ✅ 주요 종류: BJT (전류 제어), FET (전압 제어)
• ✅ 선택 기준: 용도, 정격, 증폭률, 스위칭 속도, 패키지
• ✅ 데이터시트: 최대 정격, 전기적 특성, 패키지 정보 필수 확인

"전자회로의 심장을 이해하는 첫걸음!"



자주 묻는 질문 ❓

Q: 트랜지스터를 잘못 연결하면 어떻게 되나요?

A: 트랜지스터는 극성이 있는 부품이라 잘못 연결하면 제대로 작동하지 않거나, 과도한 전류나 전압이 인가되어 소자가 손상될 수 있습니다. 심하면 회로 전체에 문제가 생길 수도 있어요. 항상 데이터시트의 핀 배열을 확인하고 정확하게 연결해야 합니다.

Q: BJT와 FET 중 어떤 것을 더 많이 사용하나요?

A: 현대 디지털 회로, 특히 마이크로프로세서나 메모리 같은 집적회로(IC)에는 전력 소모가 적고 집적도가 높은 MOSFET (FET의 일종)이 압도적으로 많이 사용됩니다. 하지만 아날로그 증폭 회로나 특정 전력 스위칭 회로에서는 BJT도 여전히 중요한 역할을 합니다. 용도에 따라 적합한 트랜지스터가 다르다고 보시면 됩니다.

Q: 트랜지스터 구매 시 정품 여부를 어떻게 확인할 수 있나요?

A: 공인된 유통업체(Digi-Key, Mouser, RS Components 등)에서 구매하는 것이 가장 확실합니다. 비공식적인 경로로 구매할 경우, 위조품이나 불량품의 위험이 있어요. 육안 검사, 정품 라벨 확인, 제조사 웹사이트의 검증 도구를 활용하는 방법도 있지만, 가장 안전한 건 신뢰할 수 있는 공급처를 이용하는 것입니다.

트랜지스터에 대해 궁금했던 점들이 조금은 해소되셨을까요? 저도 처음엔 정말 막막했었거든요. 혹시 더 궁금한 점이 있다면 언제든지 댓글로 물어봐주세요! 함께 전자회로의 매력에 푹 빠져보자고요~ 😊
