내 회로에 딱 맞는 칩 저항은? 내압, 등급, 사이즈 변환표로 한방에 해결!



칩 저항, 어떤 종류가 있고 어떻게 고를까? 전자회로의 필수 부품인 칩 저항의 종류, 내압, 등급, 그리고 헷갈리는 사이즈 변환까지! 이 글 하나로 칩 저항의 모든 것을 쉽고 완벽하게 이해하고, 여러분의 프로젝트에 딱 맞는 저항을 찾는 팁을 얻어가세요!



안녕하세요!

전자회로 설계나 DIY 프로젝트를 하다 보면 정말 자주 만나게 되는 부품, 바로 '저항'이죠? 그중에서도 특히 작은 크기와 뛰어난 안정성으로 현대 전자기기의 핵심이 된 칩 저항은 알면 알수록 매력적인 친구인데요.



저도 처음에는 단순히 '전류를 제한하는 부품' 정도로만 생각했는데, 종류도 너무 다양하고 내압이나 등급, 그리고 사이즈까지 고려할 게 많더라고요. 그래서 오늘은 여러분과 함께 칩 저항의 세계를 파헤쳐 보려고 합니다! 😊

칩 저항, 왜 이렇게 종류가 많을까? 🤔

칩 저항은 단순히 하나의 종류만 있는 게 아니에요. 사용하는 재료나 제조 방식에 따라 다양한 종류로 나뉘는데, 각각의 특징을 이해하면 용도에 맞는 저항을 선택하는 데 큰 도움이 된답니다.



제가 주로 접했던 몇 가지를 소개해 드릴게요.

• 후막형 칩 저항 (Thick Film Chip Resistor): 가장 흔하게 사용되는 저항이에요. 세라믹 기판 위에 저항체 페이스트를 인쇄하고 고온에서 소성하여 만들죠. 가격이 저렴하고 넓은 저항값을 커버해서 정말 다양한 곳에 쓰인답니다. 우리가 흔히 보는 보드 위의 저항 대부분이 이 후막형이에요.
•

전자신문, 후막형 칩저항



• 박막형 칩 저항 (Thin Film Chip Resistor): 후막형보다 정밀한 저항값을 가질 때 많이 사용해요. 진공 증착법으로 금속 박막을 증착해서 만드는데, 정밀도가 높고 온도에 따른 저항값 변화가 적다는 장점이 있어요. 정밀 계측 장비나 의료기기 같은 곳에 주로 사용됩니다.



• 전류 검출 저항 (Current Sense Resistor/Shunt Resistor): 이름 그대로 '전류를 검출'하는 데 특화된 저항이에요. 전압 강하를 이용해 흐르는 전류를 측정하는데, 아주 낮은 저항값을 가지고 높은 정밀도와 낮은 온도 계수를 요구해요. 배터리 관리 시스템(BMS) 같은 곳에서 전류 모니터링에 필수적이죠.



• 어레이 저항 (Resistor Array): 여러 개의 저항이 하나의 패키지에 담겨 있는 형태예요. 공간을 절약하고 부품 수를 줄일 수 있어서 PCB 설계할 때 참 유용하답니다. 보통 네트워크 저항이라고도 불러요.

이 외에도 고주파용 저항, 고전압용 저항 등 특수한 목적에 맞는 다양한 칩 저항들이 존재해요. 필요한 회로에 맞춰 어떤 종류가 최적일지 고민해보는 것도 재미있는 부분이죠.



💡 알아두세요!
저항 종류를 선택할 때는 '비용'과 '정밀도'를 가장 먼저 고려하는 게 좋아요. 일반적인 회로에는 저렴한 후막형으로도 충분하지만, 정밀한 값이 필요한 곳이라면 박막형을 선택해야겠죠?



내압과 등급: 칩 저항의 숨겨진 강점 ✨

저항값을 선택하는 것도 중요하지만, 칩 저항의 '내압'과 '등급'을 확인하는 것도 정말 중요해요! 특히 고전압 환경에서 사용하거나 안정적인 작동이 필요한 경우라면 반드시 체크해야 할 부분이죠.

⚡ 내압 (Rated Voltage / Working Voltage)

내압은 저항이 파손되지 않고 견딜 수 있는 최대 전압을 의미해요. 정격 전력과 저항값을 알면 V = √(P × R) 공식으로 최대 전압을 계산할 수 있죠. 저는 예전에 내압을 간과했다가 회로가 타버린 아찔한 경험도 있었답니다.



😂 그래서 항상 설계할 때 최소한 허용 전압의 1.5배 이상의 내압을 가진 저항을 선택하려고 노력해요.

✅ 등급 (Tolerance)

저항의 등급은 실제 저항값이 표기된 값에서 얼마나 허용 오차를 가지는지를 나타내요. 보통 퍼센트(%)로 표시되는데, 1%, 5%가 가장 흔하고, 0.1%나 0.01%처럼 더 정밀한 저항도 있어요.



정밀한 회로에는 낮은 등급의 저항이 필수적이죠. 예를 들어, 오디오 앰프나 아날로그 센서 회로에서는 미세한 저항값 변화도 결과에 큰 영향을 줄 수 있으니까요.



⚠️ 주의하세요!
정격 전력(Power Rating)과 내압은 서로 연관되어 있어요. 단순히 내압만 높다고 좋은 게 아니라, 실제 회로에서 소비될 전력을 충분히 견딜 수 있는 정격 전력도 함께 고려해야 한다는 점, 잊지 마세요!

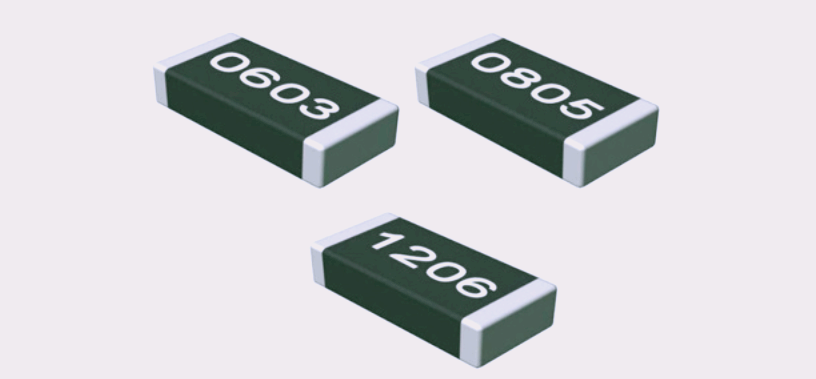

헷갈리는 칩 저항 사이즈: Inch와 mm 변환표 📏

칩 저항을 구매하거나 회로도를 볼 때마다 항상 헷갈리는 게 바로 이 사이즈 표기 아닐까 싶어요. Inch와 mm로 표기법이 달라서 저도 매번 검색해보고 그랬거든요. 이제는 제가 정리한 이 표 하나로 고민 끝! 같이 보실까요?

Inch (EIA) 코드	Metric (mm) 코드	길이 (mm)	폭 (mm)	일반적인 정격 전력 (W)
0201	0603	0.6	0.3	1/20
0402	1005	1.0	0.5	1/16
0603	1608	1.6	0.8	1/10
0805	2012	2.0	1.25	1/8
1206	3216	3.2	1.6	1/4
1210	3225	3.2	2.5	1/2
2010	5025	5.0	2.5	3/4
2512	6432	6.4	3.2	1

이 표를 참고하면 설계하는 PCB 크기나 필요한 정격 전력에 맞춰 적절한 사이즈의 칩 저항을 쉽게 찾을 수 있을 거예요. 예를 들어, 작은 모바일 기기에는 0402나 0201처럼 아주 작은 사이즈가 사용되고, 파워 회로처럼 높은 전력을 다루는 곳에는 2512나 2010 같은 큰 사이즈의 저항이 필요하겠죠?



<저항 오차>



F 급  :  1%
G 급  :  2%
J 급   : 5%
K 급   : 10%

M 급   : 20%

나에게 맞는 칩 저항 찾기: 간단 계산기 🔢

이론만으로는 칩 저항을 고르기 어렵죠? 그래서 제가 간단한 계산기를 하나 만들어 봤어요. 필요한 저항값과 회로에 걸리는 최대 전압을 입력하면, 적절한 정격 전력을 가진 칩 저항 사이즈를 대략적으로 추천해주는 계산기입니다. 참고용으로 활용해 보세요!

칩 저항 정격 전력 추천 계산기

저항값 (Ω):

최대 전압 (V):

계산 결과:
권장 정격 전력: W

이 계산기는 어디까지나 참고용이니 실제 설계 시에는 반드시 데이터시트를 확인하고 여유로운 사양의 부품을 선정하시는 게 중요해요. 특히 파워 회로에서는 조금 더 보수적으로 선택하는 것이 안전하답니다.



글의 핵심 요약 📝

오늘 함께 알아본 칩 저항에 대한 내용을 다시 한번 정리해볼까요? 핵심만 쏙쏙 뽑아 봤습니다!

1. 칩 저항 종류: 후막형(가성비, 범용), 박막형(고정밀), 전류 검출용(초저저항, 정밀) 등 다양한 종류가 있으며, 용도에 맞춰 선택해야 합니다.
2. 내압 (Rated Voltage): 저항이 견딜 수 있는 최대 전압으로, 회로의 전압보다 충분히 높은 것을 선택해야 합니다.
3. 등급 (Tolerance): 저항값의 허용 오차 범위를 나타내며, 정밀한 회로일수록 낮은 등급(예: 0.1%, 1%)을 사용합니다.
4. 사이즈 변환: Inch (EIA) 코드와 Metric (mm) 코드는 서로 다른 표기법이며, 크기와 일반적인 정격 전력과 연관됩니다. PCB 공간과 전력 소모를 고려하여 선택해야 합니다.
5. 선택 팁: 비용, 정밀도, 전력, 공간 제약을 모두 고려하여 최적의 칩 저항을 선택하는 것이 중요합니다.



⚙️ 칩 저항 핵심 요약

• 다양한 종류: 후막형(범용), 박막형(정밀), 전류 검출용 등
• 내압 중요성: 회로 전압에 맞춰 충분한 내압 선택
• 등급 선택: 정밀도에 따라 1% ~ 0.01% 등급 고려
• 사이즈 이해: Inch/mm 변환표로 공간/전력 맞춰 선정
• 현명한 선택: 비용, 정밀도, 전력, 공간 종합 고려!

회로 설계의 성공, 올바른 칩 저항 선택에서 시작됩니다!



자주 묻는 질문 ❓

Q: 후막형과 박막형 저항 중 어떤 것을 선택해야 할까요?

A: 일반적인 비용 효율적인 애플리케이션에는 후막형 저항이 적합합니다. 하지만 정밀한 저항값이나 낮은 온도 계수가 필요한 오디오 회로, 계측 장비 등에는 박막형 저항이 더 나은 선택입니다. 회로의 정밀도 요구 사항에 따라 결정하세요.

Q: 칩 저항의 내압이 부족하면 어떤 문제가 생기나요?

A: 내압이 부족하면 저항이 과도한 전압 스트레스를 받아 파손될 수 있습니다. 이는 저항 자체의 고장뿐만 아니라, 회로 전체의 오작동이나 다른 부품에 손상을 줄 수도 있으므로, 회로의 최대 전압보다 충분히 높은 내압을 가진 저항을 선택하는 것이 중요합니다.

Q: 칩 저항 사이즈를 선택할 때 가장 중요한 고려 사항은 무엇인가요?

A: 가장 중요한 것은 PCB의 공간 제약과 저항이 소비해야 하는 전력(정격 전력)입니다. 작은 공간에는 작은 사이즈(예: 0201, 0402)를, 높은 전력을 다루는 곳에는 큰 사이즈(예: 2010, 2512)를 선택해야 합니다. 또한, 수작업 납땜 시에는 작은 사이즈가 더 어렵다는 점도 고려할 수 있습니다.

오늘은 칩 저항의 다양한 종류와 내압, 등급, 그리고 헷갈리는 사이즈 변환까지 자세히 알아봤어요. 복잡하게만 느껴졌던 칩 저항이 조금은 친근하게 다가오셨기를 바랍니다! 사실 저항 하나에도 이렇게 많은 이야기가 담겨 있다는 게 참 신기하고 재미있지 않나요? 앞으로 여러분의 멋진 전자회로 프로젝트에 이 정보가 꼭 도움이 되었으면 좋겠습니다. 더 궁금한 점이 있다면 언제든지 댓글로 물어봐주세요~ 😊
