IPC Class 1, 2, 3 완벽 비교 분석



IPC Class 1, 2, 3: 전자제품 품질 기준, 한눈에 정리! PCB 및 전자 어셈블리 품질의 척도인 IPC Class 1, 2, 3 규격이 무엇인지 궁금하신가요? 각 클래스별 적용 분야, 요구 사항, 그리고 왜 이 규격들이 중요한지 쉽고 명확하게 알려드립니다. 여러분의 제품이 어떤 클래스에 속해야 할지, 이 글을 통해 명확한 답을 찾아가세요!

안녕하세요! 여러분은 혹시 전자제품을 구매하거나 개발할 때 '품질 등급'에 대해 깊이 생각해 본 적 있으신가요? 🤔 저는 예전에 회로 설계할 때 IPC 규격 때문에 담당자와 한참을 얘기했던 기억이 나네요. 처음에는 뭐가 이렇게 복잡한가 싶었는데, 알면 알수록 이 규격들이 얼마나 중요한지 깨닫게 되었습니다.



오늘은 바로 그 'IPC Class'에 대해 쉽고 재미있게 이야기해보려고 합니다. 여러분의 제품이 어떤 품질 기준을 따라야 할지, 그리고 왜 이 기준들이 중요한지 함께 알아보시죠! 😊

IPC, 그게 뭔데요? 💡

IPC는 'Association Connecting Electronics Industries'의 약자예요. 쉽게 말해 전자 산업 표준을 개발하고 발행하는 국제 무역 협회입니다. PCB(인쇄회로기판) 설계, 제조, 조립, 테스트 등 전자제품 생산의 모든 과정에 걸쳐 품질과 신뢰성을 보장하기 위한 다양한 표준들을 제공하죠.



이 표준 덕분에 전 세계 어디서든 일관된 품질의 전자제품을 만들고, 서로 다른 회사 간에도 제품을 호환하며 사용할 수 있게 된 거예요. 진짜 대단하죠?

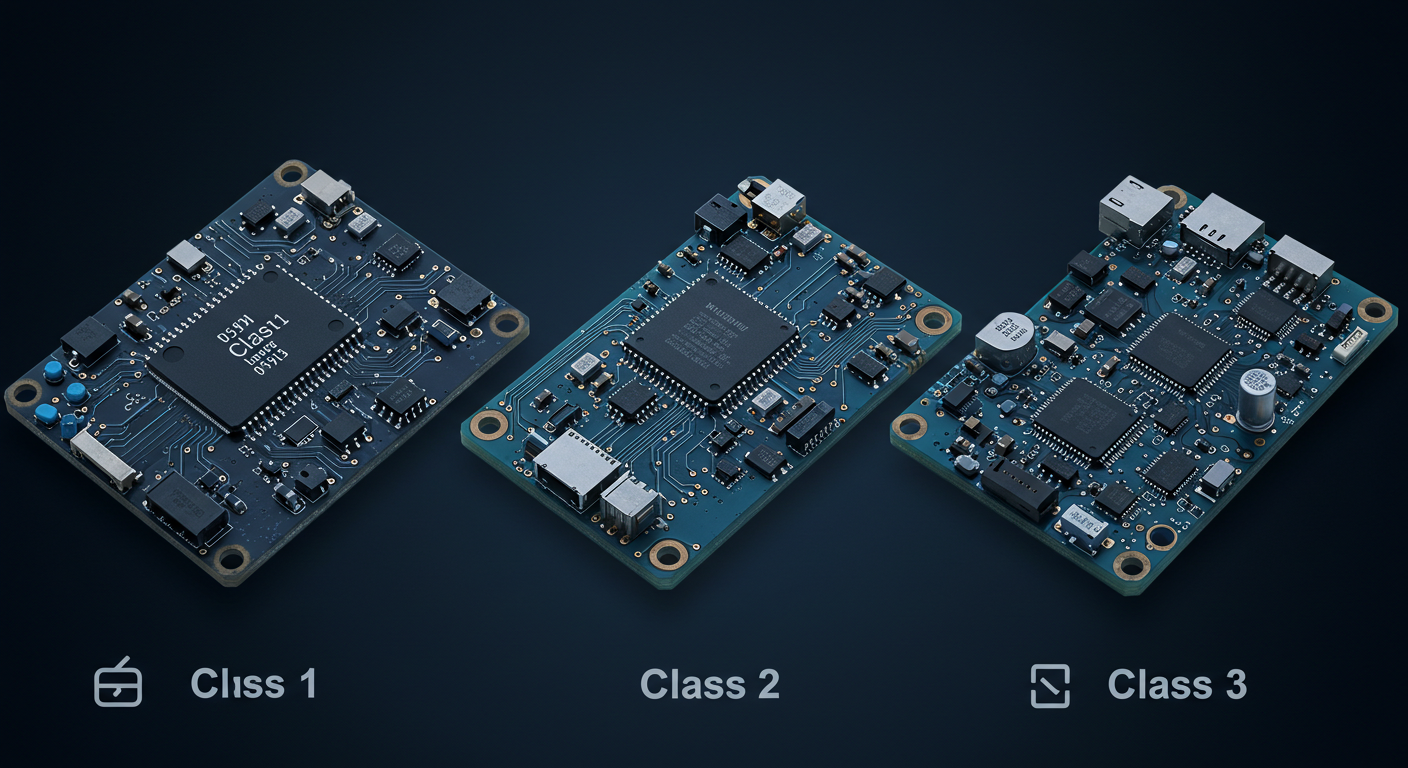

그중에서도 가장 유명한 표준이 바로 IPC-A-610, "전자 어셈블리의 허용 가능성"이라는 문서예요. 이 문서에서 전자제품의 조립 상태에 따라 Class 1, Class 2, Class 3으로 품질 등급을 분류하고 있답니다.

IPC Class 1: 일반 전자 제품 🏠

IPC Class 1은 우리가 일상에서 흔히 사용하는 일반적인 전자제품에 적용되는 등급이에요.

• 목적: 제품의 최종 기능이 주된 관심사입니다. 외관이나 수명보다는 '작동하느냐'가 가장 중요하죠.
• 적용 분야: TV, 라디오, 장난감, 계산기, 저가형 가전제품, 일부 LED 조명 등.
• 품질 기준: 기능에 영향을 미치지 않는다면 어느 정도의 결함은 허용될 수 있어요. 예를 들어, 납땜이 아주 완벽하지 않아도 작동만 잘하면 괜찮다는 식이죠. 물론, 그렇다고 아무렇게나 만들라는 건 절대 아닙니다! 😂

💡 알아두세요!
Class 1 제품은 제조 비용 효율성이 중요하기 때문에, 생산성과 직결되는 유연한 품질 기준을 가집니다. 그래서 상대적으로 저렴하게 생산될 수 있어요.



IPC Class 2: 전용 서비스 전자 제품 🏢

IPC Class 2는 지속적인 성능과 확장된 수명이 요구되는 제품에 적용됩니다. Class 1보다 좀 더 엄격한 기준을 가지고 있어요.

• 목적: 고장 없이 장기간 안정적으로 작동해야 하는 제품군이에요. 신뢰성이 중요해지기 시작하죠.
• 적용 분야: 산업용 장비, 상업용 제품, 통신 장비, 고급 가전제품, 복사기, 컴퓨터 서버 등.
• 품질 기준: Class 1보다는 외관 품질이나 납땜 상태 등에 대한 요구 사항이 더 강화됩니다. 특정 결함은 허용되지 않거나, 그 범위가 훨씬 좁아져요. 예를 들어, 납땜 접합부의 허용 가능한 결함 유형이 줄어든다고 생각하시면 됩니다.

⚠️ 주의하세요!
Class 2는 고장이 발생하면 수리 또는 교체가 필요한 경우가 많으므로, 고장 발생률을 낮추는 것이 중요합니다.



IPC Class 3: 고성능/고신뢰성 전자 제품 🚀

IPC Class 3는 극한 환경에서도 지속적인 성능과 최고 수준의 신뢰성이 요구되는 제품에 적용되는 가장 엄격한 등급이에요. 이게 바로 '미션 크리티컬'한 제품들이죠.

• 목적: 제품의 고장이 생명이나 안전에 심각한 영향을 미치거나, 임무 수행에 치명적인 결과를 초래할 수 있는 경우에 적용됩니다. '절대 고장나면 안 돼!'라는 마인드로 만드는 제품들입니다.
• 적용 분야: 항공우주(항공기, 위성), 의료 기기(생명 유지 장치), 군사용 장비, 자동차 안전 시스템(에어백 제어 장치), 극한 산업용 제어 시스템 등.
• 품질 기준: 거의 완벽에 가까운 품질을 요구합니다. 미세한 결함도 허용되지 않으며, 모든 공정이 철저하게 관리되고 검증되어야 해요. 납땜 접합부, 부품 실장, 세척 등 모든 면에서 최고 수준의 기준을 따릅니다.

예시: Class 3 납땜 품질 요구 사항 📝

• 납땜 접합부: 육안으로 보이는 모든 납땜이 완벽하게 빛나고, 냉납이나 브릿지 현상이 절대 없어야 합니다. 부품 핀과 패드 사이의 젖음성(Wetting)이 완벽해야 하고, 솔더 볼(Solder Ball)도 최소화해야 합니다.
• 부품 실장: 부품이 정확한 위치에 완벽하게 실장되어야 하며, 유격이나 틀어짐이 없어야 합니다.
• 세척: 플럭스 잔여물 등 오염 물질이 전혀 없어야 합니다. 이는 신호 간섭이나 단락의 원인이 될 수 있기 때문이죠.





IPC Class, 왜 중요할까요? 🧐

이 IPC Class 분류가 왜 중요하냐면요, 제품의 신뢰성, 수명, 그리고 비용에 직접적인 영향을 미치기 때문이에요.

• 신뢰성 및 안전성: 높은 클래스일수록 제품의 고장률이 현저히 낮아지므로, 중요한 응용 분야에서 사람의 생명이나 재산에 대한 위험을 줄일 수 있어요.
• 제품 수명: 더 높은 품질 기준을 만족하면 제품의 수명도 길어져요. 잦은 고장으로 인한 교체나 수리 비용을 절감할 수 있죠.
• 비용: 당연히 Class 1에서 Class 3으로 갈수록 제조 및 검사 과정이 훨씬 까다로워지고, 더 좋은 재료와 기술이 필요하기 때문에 생산 비용이 훨씬 많이 듭니다.
• 법규 및 규제 준수: 특정 산업 분야(의료, 항공우주 등)에서는 법적으로 Class 3와 같은 특정 IPC 규격을 준수하도록 요구하는 경우가 많아요.

그래서 제품을 설계하거나 생산을 의뢰할 때, 어떤 IPC 클래스를 목표로 할지 명확하게 정하는 것이 정말 중요합니다. 단순히 '좋은 품질'을 넘어, 제품의 용도와 요구되는 신뢰성 수준에 맞춰 가장 적절한 클래스를 선택해야 현명한 선택이라고 할 수 있죠. 솔직히 말해서, 필요 없는 Class 3 품질을 목표로 하면 비용만 너무 많이 들고, 반대로 Class 1 품질로 중요한 장비를 만들면 큰일 날 수 있잖아요? 😱



글의 핵심 요약 📝

IPC Class 1, 2, 3 규격에 대해 함께 알아봤어요. 복잡해 보였던 내용들이 이제 좀 명확해지셨나요? 핵심 내용을 다시 한번 정리해볼게요.

1. IPC는 전자 산업 표준의 리더: 전자제품의 품질과 신뢰성을 위한 국제 표준을 제공하는 기관입니다.
2. Class 1 (일반 전자 제품): 기능이 주된 목표이며, 비교적 유연한 품질 기준을 가집니다. (예: 저가형 가전)
3. Class 2 (전용 서비스 전자 제품): 지속적인 성능과 긴 수명을 요구하며, Class 1보다 엄격한 기준을 적용합니다. (예: 산업용 장비, 통신 장비)
4. Class 3 (고성능/고신뢰성 전자 제품): 극한 환경에서도 최고 수준의 신뢰성과 성능을 요구하며, 가장 엄격한 품질 기준을 가집니다. (예: 항공우주, 의료 기기, 군사용)
5. 클래스 선택의 중요성: 제품의 용도, 요구되는 신뢰성, 그리고 예산에 맞춰 적절한 IPC 클래스를 선택하는 것이 중요합니다.

자주 묻는 질문 ❓

Q: 저희 회사는 주로 산업용 제어 보드를 만드는데, 어떤 IPC Class를 목표로 해야 할까요?

A: 👉 산업용 제어 보드는 일반적으로 IPC Class 2를 목표로 하는 경우가 많습니다. 지속적인 성능과 장기적인 신뢰성이 중요하기 때문이죠. 하지만 특정 환경(예: 극한 온도, 진동이 심한 환경)에서 사용되거나 고장이 치명적인 결과를 초래할 수 있다면 Class 3를 고려해야 할 수도 있습니다. 제품의 최종 사용 환경과 요구 사항을 정확히 분석해서 결정하는 것이 가장 좋습니다.

Q: IPC Class 3 제품을 만들 때 가장 어려운 점은 무엇인가요?

A: 👉 Class 3는 모든 제조 공정에서 거의 무결점(Zero-defect)에 가까운 품질을 요구하기 때문에, 아주 사소한 공정 변수나 오염도 허용되지 않습니다. 특히 납땜, 부품 실장, 세척 등의 디테일한 부분이 매우 까다롭고, 이를 위한 특수 장비, 숙련된 인력, 그리고 엄격한 품질 관리 시스템이 필수적입니다. 또한, 검사 및 테스트 과정도 훨씬 더 철저하게 이루어져야 해서 비용과 시간이 많이 소요됩니다.

Q: IPC 규격을 따르지 않으면 어떻게 되나요?

A: 👉 IPC 규격은 강제적인 법규는 아니지만, 전자 제품의 품질과 신뢰성을 보장하는 업계 표준입니다. 이 규격을 따르지 않으면 제품의 품질 신뢰도를 보장하기 어렵고, 이는 곧 잦은 고장, 짧은 제품 수명, 그리고 고객 불만으로 이어질 수 있습니다. 특히 특정 산업(의료, 항공우주 등)에서는 규제 준수 의무가 있으므로, 이를 지키지 않으면 법적인 문제나 시장 진입 자체에 어려움을 겪을 수 있어요. 따라서 최소한의 품질을 위해서라도 IPC 규격을 참고하고 따르는 것이 매우 중요합니다.

이제 IPC Class 1, 2, 3 규격이 어떤 의미이고, 왜 중요한지 잘 이해되셨기를 바랍니다. 여러분의 제품 개발이나 구매에 이 정보가 작은 도움이 되었으면 좋겠네요!  😊
