PCB 적층구조의 중요성

PCB 적층구조에 대해 알아보겠습니다. PCB는 전자기기에서 필수적인 부품으로, 그 구조와 설계는 매우 중요합니다.



적층구조는 PCB의 성능과 신뢰성에 큰 영향을 미치기 때문에, 이를 잘 이해하고 설계하는 것이 필요합니다. 그럼 시작해볼까요?



PCB의 적층구조는 전자 회로의 성능을 결정짓는 중요한 요소입니다. 적층구조가 잘 설계되면 신호의 품질이 향상되고, 전자기 간섭(EMI)을 줄일 수 있습니다. 또한, 열 관리와 전력 분배에도 큰 영향을 미치므로, 적절한 설계가 필수적입니다.

PCB 적층구조의 기본 개념

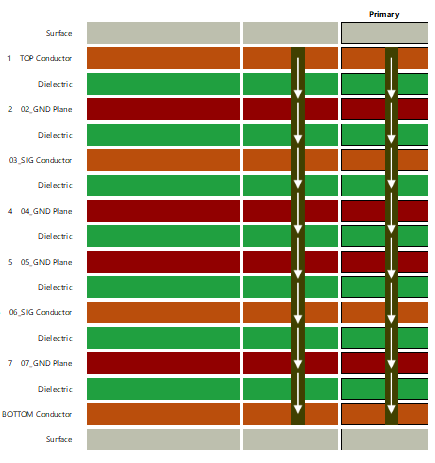

PCB의 적층구조는 여러 개의 층으로 구성되어 있습니다. 일반적으로 신호층, 전원층, 접지층 등으로 나뉘며, 각 층은 특정한 기능을 수행합니다. 이러한 층들은 서로 다른 재료로 만들어지며, 각 층의 두께와 재료는 PCB의 성능에 직접적인 영향을 미칩니다.

사진출처 : ipcb



적층구조 도출 방법

적층구조를 도출하는 방법은 여러 가지가 있습니다. 첫 번째로, 설계 요구 사항을 분석해야 합니다. 예를 들어, 신호의 속도, 전력 소모, EMI 저감 등을 고려해야 합니다. 두 번째로, 각 층의 두께와 재료를 결정해야 합니다. 일반적으로 신호층은 얇고, 전원층과 접지층은 두껍게 설계하는 것이 좋습니다.

사진출처 : ipcb



적층구조를 도출할 때는 다음과 같은 단계를 따릅니다:

1. 요구 사항 분석 : 설계할 PCB의 용도와 요구 사항을 명확히 합니다.
2. 층 구성 결정 : 신호층, 전원층, 접지층의 수와 배치를 결정합니다.
3. 재료 선택 : 각 층에 사용할 재료를 선택합니다. 예를 들어, FR-4, CCL, PP 등의 재료가 있습니다.
4. 두께 결정 : 각 층의 두께를 결정합니다. 이는 신호의 품질과 전력 소모에 영향을 미칩니다.
5. 시뮬레이션 : 최종 설계를 바탕으로 시뮬레이션을 통해 성능을 검증합니다.

적층구조 설계 시 고려사항

적층구조를 설계할 때는 몇 가지 중요한 사항을 고려해야 합니다. 첫째, 신호의 임피던스를 고려해야 합니다. 이는 신호의 품질에 큰 영향을 미치므로, 적절한 임피던스를 유지하는 것이 중요합니다. 둘째, 열 관리입니다. PCB의 열 분산을 고려하여 적절한 설계를 해야 합니다. 셋째, 전력 분배입니다. 전원층의 배치와 두께는 전력 소모에 큰 영향을 미치므로, 신중하게 결정해야 합니다.

사진출처 : 첨단 & Hellot.net , 가접된 프리프레그와 CCL 내층 기판 공정의 모식 도 및 실제 열압착 공정



적층구조의 예시 및 이미지

적층구조의 예시를 통해 이해를 돕겠습니다. 아래 이미지는 다층 PCB의 구조를 보여줍니다. 각 층의 배치와 두께가 어떻게 구성되어 있는지 확인할 수 있습니다.

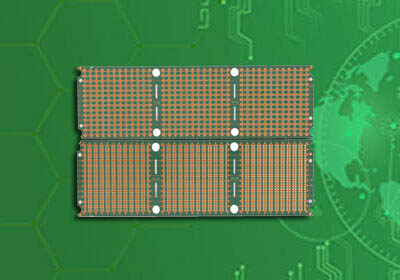

또한, PCB의 레이아웃을 보여주는 이미지도 있습니다. 이 이미지는 구리 트레이스와 패드의 배열을 보여주며, PCB 설계의 기본적인 요소를 이해하는 데 도움이 됩니다.

사진출처 : ipcb



이처럼 적층구조는 PCB 설계에서 매우 중요한 요소이며, 이를 잘 이해하고 설계하는 것이 필요합니다. 적층구조를 통해 PCB의 성능을 극대화할 수 있습니다.

이상으로 PCB 적층구조 도출 방법에 대해 알아보았습니다.
