PCB Design Guide (HDMI / DVI / TDMI) 디퍼런셜 90옴 일까? 100옴 일까?

안녕하세요. 휴민스 입니다.

HDMI PCB설계와 /DVI PCB설계에대해서 정리해 봅니다.

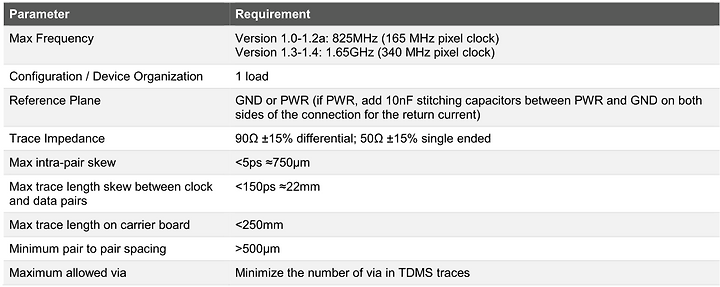

HDMI의 경우는 SPEC.은 100 옴 관리입니다.

+/- 15% Differential impedance  매칭을 하면 됩니다.

Since the external HDMI or DVI cables can be quite long, it is desirable to have a certain skew

between the different data pairs. This can help to reduce the electromagnetic emissions.

그런데 시스템 구성에 따라서 88옴 매칭, 90옴 매칭 등 다양하게 구현이 가능합니다.

임피던스가 절대적인 값이 아니라 연결되는 모든 경로를 고려해야하는 만큼 전체적인 시스템 구성을 보고 결정을 하고 설계해야합니다.

전체적인 경로와 적층구조를 고려해야 임피던스 타겟을 결정해야 제대로 설계가 된것입니다.

요즘은 예전처럼 절대적인 값을 가지고 설계하면 곤란한 시대입니다.

일반적으로 나와있는 스펙에 따라서 설계하는것 보다 스펙을 상황에 맞게 만들어서 매칭할수 있는 설계가 기술력입니다.
